这些机房布线规范你都知道吗

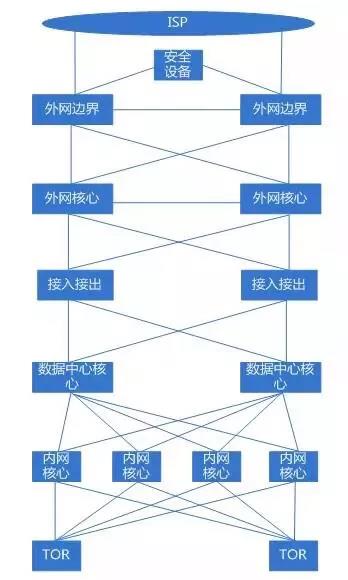

网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MPO光纤下联至机房内TOR，40G光口通过MPO光纤上联至机房数据中心核心设备；

网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MOP光纤下联至内网核心，10G光口通过10G单模光纤连接传输（专线），10G光口通过10G多模光纤连接统一接入接出设备；

类似于NAT转换设备，用于公网与私网地址之间转换，单台配备多个10G光口，10G光口通过多模光纤下联数据中心核心，上联外网核心；另外通过10G多模光纤连接会话同步交换机，用于不同设备间会话同步；

外网区域核心网络设备，配备40G和10G光口，10G光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备，40G光口通过MPO光纤上联外网边界；

与ISP互联的网络设备，配置40G和10G光口，10G光口通过单模光纤上联至ISP设备，另外10G光口通过多模光纤连接安全设备，40G光口通过MPO光纤下联外网核心；

类似于光纤的线材，两端集成了光模块，用于TOR交换机与服务器万兆网口之间连接；

六类或者超六类铜缆线，RJ45接头，用于ILO接入交换机与服务器千兆网口及网络设备MGMT口之间连接；

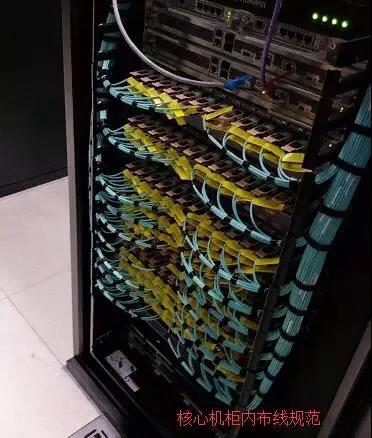

IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：

光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑（注：不能用白色固定扎带），但不能捆的太紧且弯曲度不能太大，100度到130度间，通常约110度（下同），要能松放自如，贴好标签，插到设备端口上后尽量不要将标签挡住，要有留一定长度空间方便拔插光纤。

内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，10G－AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心，千兆端口下联服务器，机房2个机柜一台共用一台内网TOR和1台ILO接入交换机（本机柜内用5米线缆，跨相邻机柜用8米线缆），每个机柜内大致放置18台服务器。光纤和网线布放示意图：

内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。光纤下放长度无须太长，弯曲度不能太大，贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。

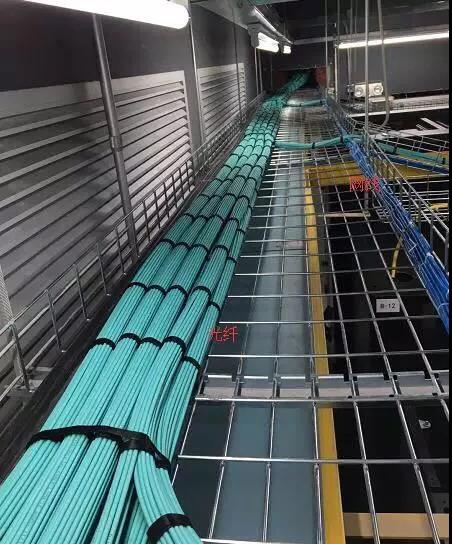

机房内网络设备之间互联线缆均需要经过桥架走线（单机柜内除外），桥架内光纤布放示意图：

如图所示，桥架内光纤和网线分开整齐布放，每隔一段距离用扎带捆绑，保持美观。

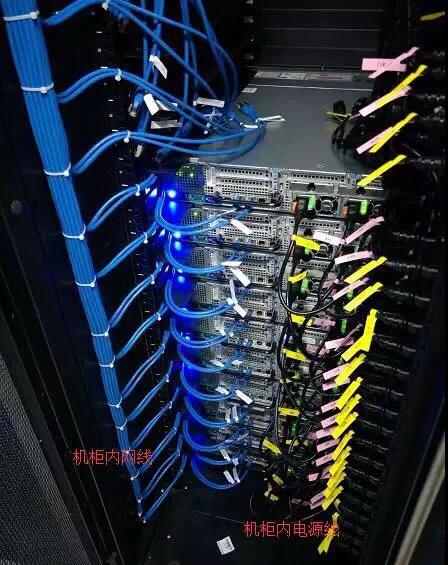

机柜内（普通服务器机柜）主要有内网AOC线缆和ILO管理网线线缆，另外有电源线线缆。因此单机柜内线缆数量会较多，每种线缆都需要在机柜内侧摁扎布放。如下图所示

不同线缆用不同颜色的线区分，如内网线：蓝色，ILO线：灰色，电源线：黑色，预留的线缆长度不宜过长，能从一侧PDU到另外一侧PDU即可，预留过长线缆会对理线造成影响。上下两台服务器之间布线及捆绑要求如下图：（因网线有电磁干扰,要做到强弱分开,电源线与网线要分开捆扎）

核心－内网TOR标签：因单台TOR有4条MPO线分别上联4台内网核心，因此用标签颜色来区分上联到不同内网核心，如红色、黄色、蓝色、绿色分别对应内网核心1,2,3,4；标签格式统一用"机柜A~机柜B#第几根"模式，如XX机房-02-01~XX机房-01-08#1。按照习惯，机柜A为核心机柜，机柜B为非核心机柜。

特殊设备互联标签：无论是网线还是光纤纤等特殊网络设备之间互联布线，标签统一标注为"机架A~机架B#第几根"模式，如XX机房-02-08~XX机房-01-08#1。

内网接入交换机－服务器互联标签：正面反映内网接入交换机的机架位和端口信息，反面反映服务器的机架位信息；如正面A1-4-J-17-24-Gi1/1，反面J-17-01（其中A1-4表示机房名，J指的是第J列，017指的是17个机柜，24表示第24个托盘位置，Gi1/1指的是交换机的1/1端口。反面表示为服务器所在机架位）；
